¿Qué son las herramientas de instalación de cables subterráneos y cómo mejoran la eficiencia del proyecto?

Abstracto

Las redes subterráneas de energía y comunicación se están expandiendo rápidamente a medida que las ciudades buscan infraestructuras más seguras, confiables y visualmente más limpias. En el centro de esta transformación se encuentranHerramientas de instalación de cables subterráneos, que determinan no sólo la velocidad de construcción sino también la seguridad, la longevidad del cable y el rendimiento del sistema a largo plazo. Este artículo explora el ecosistema completo de herramientas de instalación de cables subterráneos, incluidas variaciones ampliadas con palabras clave, como herramientas para tirar de cables subterráneos, equipos de tendido de cables, sistemas de varillas para conductos, cabrestantes, rodillos y dispositivos de monitoreo de tensión. Basándonos en las prácticas de la industria y la lógica de la ingeniería, explicamos cómo funcionan estas herramientas, dónde se aplican y cómo seleccionarlas de manera responsable de acuerdo con los estándares modernos de la EEAT. La discusión se basa en la experiencia en fabricación deNingbo Lingkai Electric Power Equipment Co., Ltd.y se centra en el valor práctico más que en afirmaciones promocionales.

Tabla de contenido

• Comprensión de las herramientas de instalación de cables subterráneos
• Por qué la instalación subterránea exige equipo especializado
• Palabras clave ampliadas y categorías de herramientas explicadas
• Tipos principales de herramientas de instalación de cables subterráneos
• Cómo estas herramientas mejoran la seguridad y la integridad del cable
• Criterios de selección para diferentes escenarios de proyectos
• Tabla comparativa de herramientas de instalación comunes
• Aplicaciones industriales y casos de uso
• Consideraciones de la EEAT en la fabricación y el uso de herramientas
• Preguntas frecuentes
• Conclusión y próximos pasos

Comprensión de las herramientas de instalación de cables subterráneos

Las herramientas de instalación de cables subterráneos se refieren a un grupo especializado de dispositivos mecánicos e hidráulicos diseñados para guiar, tirar, proteger y tensar cables eléctricos o de comunicación instalados bajo el nivel del suelo. A diferencia de las herramientas de tendido aéreo, los sistemas subterráneos operan en entornos confinados como ductos, conductos, zanjas y túneles.

Estas herramientas están diseñadas para gestionar la fricción, el radio de curvatura, la tensión de tracción y la precisión de la alineación. Un uso inadecuado de las herramientas puede provocar daños en la cubierta del cable, fallas en el aislamiento o envejecimiento prematuro, lo que hace que la selección de herramientas sea una decisión de ingeniería crítica en lugar de una ocurrencia logística de última hora.

Por qué la instalación subterránea exige equipo especializado

La instalación de cables subterráneos presenta desafíos que no existen en los sistemas aéreos. Estos incluyen rutas de enrutamiento invisibles, coeficientes de fricción más altos, puntos de acceso limitados y requisitos de seguridad más estrictos. Las herramientas de instalación de cables subterráneos están diseñadas específicamente para abordar estos problemas.

• Visibilidad reducida y opciones de corrección limitadas una vez que comienza la instalación.
• Mayor estrés mecánico debido a la fricción y curvaturas del conducto.
• Mayor riesgo de daños en los cables relacionados con la humedad y el calor
• Normas medioambientales y de seguridad urbana más estrictas

Palabras clave ampliadas y categorías de herramientas explicadas

Para comprender completamente el alcance de las herramientas de instalación de cables subterráneos, resulta útil ampliar la terminología comúnmente utilizada en la industria. Estas variaciones a menudo describen funciones en lugar de productos completamente separados.

• Herramientas para tirar cables subterráneos
• Equipos de tendido de cables para sistemas subterráneos.
• Cabrestantes y máquinas de tracción
• Sistemas de varillado de conductos y varillaje de conductos
• Rodillos de cable para entrada de zanjas y conductos
• Dispositivos de control y monitoreo de tensión.

Tipos principales de herramientas de instalación de cables subterráneos

• Cabrestantes– Proporcionar fuerza de tracción controlada para instalaciones de larga distancia
• Rodadores de conductos– Se utiliza para guiar líneas piloto a través de conductos antes de tirar del cable.

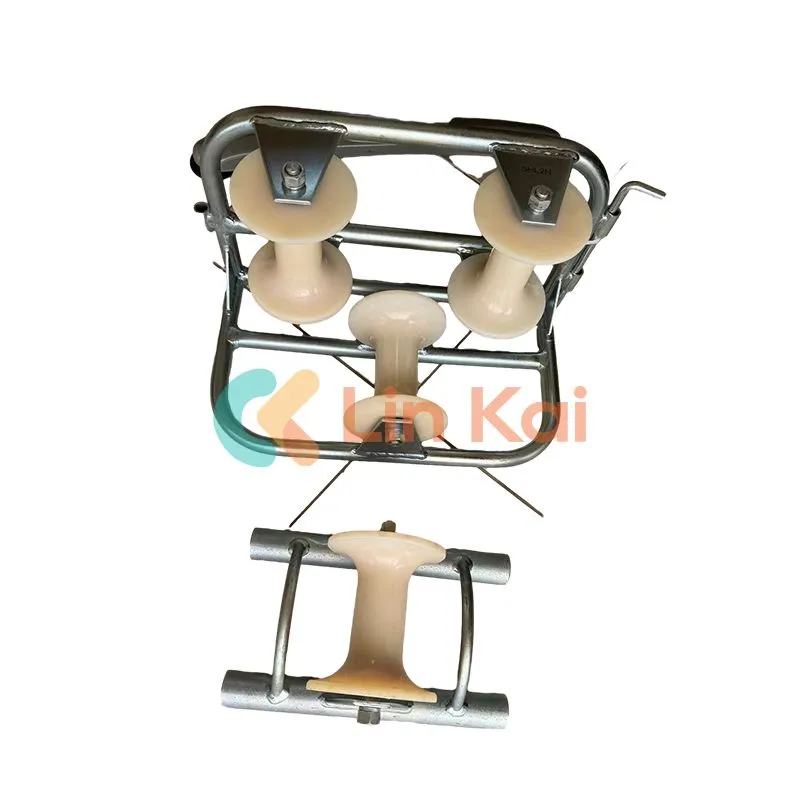

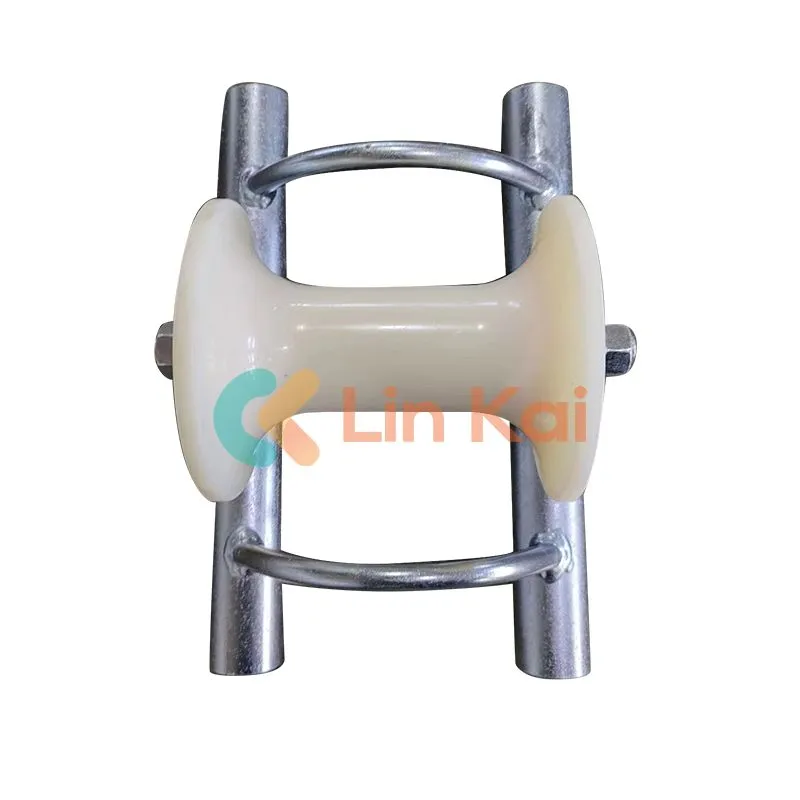

• Rodillos para cables– Reduce la fricción y protege las cubiertas de los cables en los puntos de entrada y salida.
• Tiradores– Asegure los cables uniformemente durante los tirones tensados
• Medidores de tensión– Supervise la fuerza de tracción para evitar exceder los límites del cable

Cómo estas herramientas mejoran la seguridad y la integridad del cable

• El manejo manual más bajo reduce el riesgo de lesiones
• La tensión controlada evita que el conductor se estire
• El radio de curvatura optimizado protege las capas de aislamiento.
• La fricción reducida minimiza la acumulación de calor durante el tirón.

Criterios de selección para diferentes escenarios de proyectos

• Diámetro y peso del cable
• Longitud del recorrido y número de curvas.
• Material del conducto y condición de la superficie interna.
• Limitaciones de instalación urbana versus rural

Tabla comparativa de herramientas de instalación comunes

Aplicaciones industriales y casos de uso

• Redes urbanas de distribución de energía.
• Conexiones a la red de energías renovables
• Infraestructura de plantas industriales
• Sistemas de telecomunicaciones y fibra óptica.

Consideraciones de la EEAT en la fabricación y el uso de herramientas

Desde la perspectiva de la EEAT, las herramientas de instalación de cables subterráneos deben estar respaldadas por experiencia verificable, procesos de fabricación transparentes y rendimiento comprobado en el campo. Fabricantes comoNingbo Lingkai Electric Power Equipment Co., Ltd.alinear el diseño del producto con los estándares de instalación internacionales y los requisitos de ingeniería del mundo real.

Preguntas frecuentes

¿Qué determina la fuerza de tracción adecuada para los cables subterráneos?

La fuerza de tracción depende del peso del cable, la longitud del conducto, el coeficiente de fricción y el número y radio de curvaturas. En la práctica, los instaladores utilizan monitoreo de tensión más cálculos de ruta para mantener las cargas de tracción dentro de los límites permitidos por el fabricante del cable.

¿Cómo elijo entre un cabrestante y un cabrestante de tambor?

A menudo se prefiere un cabrestante cuando se necesita tracción continua con buen control y la capacidad de gestionar tirones largos utilizando un lazo de cuerda. sistema. Los cabrestantes de tambor son comunes cuando desea que la línea de tracción se almacene en el propio tambor. Su decisión debe considerar el diseño del sitio, la longitud del tiro, necesidades de gestión de línea y cómo planea controlar la tensión.

¿Realmente necesito una varilla para conductos o puedo simplemente pasar una línea a través del conducto?

Para conductos cortos, limpios y rectos, la pesca manual con hilo podría funcionar. Pero un sistema de varilla para conductos es mucho más fiable durante más tiempo. tramos, conductos más antiguos o rutas con múltiples curvas. Reduce el proceso de prueba y error, reduce el tiempo de mano de obra y ayuda a evitar daños causados ​​por tirones improvisados.

¿Cuál es la diferencia entre agarres para tirar de cables, calcetines de malla y conectores giratorios?

Los agarres para tirar (calcetines de malla) distribuyen la carga sobre una sección más larga de la cubierta del cable para reducir la tensión localizada. Los conectores giratorios se encuentran entre el la línea de tracción y el agarre para reducir la torsión, lo cual es importante cuando se tira en curvas o cuando la cuerda puede girar. Usados juntos, pueden proteger tanto la integridad del cable como la calidad de la instalación.

¿Cómo pueden los rodillos para cables evitar daños a los cables en los puntos de entrada a los conductos?

Los puntos de entrada son áreas de alto riesgo porque el cable pasa del espacio libre a un conducto confinado. Los rodillos guían el cable suavemente, reducen la cubierta abrasión y mantener un radio de curvatura más seguro. Esto es especialmente importante para cables pesados ​​de MT/AT o cuando la ruta gira inmediatamente después de la entrada.

¿Cuándo debo usar lubricante y qué tipo es el apropiado?

El lubricante se usa comúnmente cuando se espera que la fricción sea alta: tramos de conductos largos, curvas múltiples, interiores de conductos rugosos o diámetros de cables más grandes. Utilice un lubricante para tracción aprobado para cables que sea compatible con el material de la cubierta del cable y los requisitos medioambientales locales. Evite los lubricantes “genéricos” que Puede degradar las chaquetas o dejar residuos.

¿Cómo calculo la fricción y la tensión antes de que comience el tirón?

Una evaluación previa al tirón generalmente incluye mapeo de rutas, recuento de curvaturas, inspección de conductos y un método de estimación de tensión (a menudo basado en el peso del cable, supuestos de fricción y multiplicadores de flexión). Para tirones de mayor riesgo, los equipos pueden combinar estas estimaciones con mediciones de tensión en tiempo real durante la instalación. validar las suposiciones y evitar la sobrecarga.

¿Qué herramientas ayudan a mantener el radio de curvatura mínimo durante la instalación?

El radio de curvatura se protege mediante la selección adecuada de rodillos, rodillos en las esquinas donde se producen cambios de dirección y métodos de tracción controlados que evitan cambios repentinos. idiotas. Para cables sensibles, los instaladores pueden agregar guías de radio o usar poleas diseñadas para mantener radios más grandes, lo que reduce el riesgo de que el conductor interno y daños en el aislamiento.

¿Cómo sé si el conducto está despejado antes de tirar del cable?

Los pasos comunes incluyen colocar varillas en el conducto, tirar de un mandril (para confirmar el espacio interno) y usar una línea de extracción de prueba. En entornos desafiantes, los equipos pueden Utilice herramientas de inspección de conductos, como cámaras de conductos. Confirmar tempranamente el estado del conducto es una de las formas más sencillas de evitar obstrucciones a mitad de tracción y daños en los cables.

¿Qué es una “línea piloto” y por qué es importante?

Una línea piloto es la línea liviana inicial que se coloca a través de un conducto para establecer un camino para cables de tracción más fuertes y, eventualmente, el cable mismo. Un bien establecido La línea piloto reduce la incertidumbre en la instalación, permite levantamientos de fuerza por etapas y ayuda a mantener el tiro final del cable controlado y predecible.

¿Cómo puedo reducir el riesgo de que el cable se tuerza o se “encorche” durante un tirón?

El riesgo de torsión se reduce mediante el uso de conectores giratorios, manteniendo alineada la cuerda de tracción, gestionando el desenrollado correctamente y evitando la rotación de la cuerda. Tirando controlado La velocidad también importa. Si se ignora la torsión, puede traducirse en estrés interno y posibles problemas de rendimiento a largo plazo.

¿Qué herramientas de instalación de cables subterráneos son más importantes para tendidos de larga distancia?

Para trabajos de larga distancia, el sistema central suele incluir un cabrestante del tamaño adecuado, control de tensión calibrado, cuerda de tracción de alta calidad, agarres y giros correctos, y herramientas de gestión de la fricción, como rodillos y lubricantes. Muchos proyectos también se benefician de prácticas de planificación de rutas y retiradas por etapas para mantener las cargas dentro de límites seguros.

¿Qué documentación debe proporcionar un proveedor de herramientas de confianza?

Busque especificaciones claras (cargas nominales, materiales, dimensiones), instrucciones de funcionamiento, orientación de mantenimiento e información de control de calidad. Fabricantes comoNingbo Lingkai Electric Power Equipment Co., Ltd.Por lo general, herramientas de soporte con documentación técnica que ayudan a los contratistas a seleccionar y utilizar el equipo de manera responsable. lo que se alinea bien con las expectativas de transparencia y experiencia de la EEAT.

¿Cómo mantengo las herramientas de instalación de cables subterráneos para extender la vida útil?

El mantenimiento básico incluye limpieza después del uso (especialmente residuos de lubricante), verificar que los rodillos giren suavemente, inspeccionar las empuñaduras en busca de hilos rotos y verificar el cabrestante. componentes y sistemas de frenos, y almacenar las herramientas en un lugar seco para evitar la corrosión. Las inspecciones de rutina también reducen el riesgo de fallas en operaciones de carga alta.

¿Es posible reutilizar cuerdas y empuñaduras de forma segura?

A menudo sí, pero sólo después de una inspección. Se deben revisar las cuerdas para detectar abrasión, secciones aplanadas, contaminación o fibras rotas. Las empuñaduras deben inspeccionarse en busca de daños y precisión de ajuste. Las políticas de reutilización deben seguir las directrices del fabricante y los protocolos de seguridad en el lugar de trabajo, especialmente al tirar de cables más pesados ​​o de mayor voltaje.

Conclusión y próximos pasos

Las herramientas de instalación de cables subterráneos son esenciales para los proyectos de infraestructura modernos e influyen en la eficiencia, la seguridad y la confiabilidad a largo plazo. Elegir las herramientas y los socios adecuados reduce significativamente el riesgo operativo.

Si está evaluando equipos para proyectos de cableado subterráneo o necesita orientación técnica personalizada,contáctanospara discutir soluciones diseñadas para condiciones de instalación reales.
