¿Cómo pueden las herramientas para tirar de cables eléctricos reducir el tiempo de instalación sin dañar el cable?

Esquema y promesa del lector

Con qué te irás

• Un mapa en inglés sencillo de las categorías de herramientas y lo que cada una soluciona realmente en el sitio.
• Una tabla de decisiones que puede copiar en una lista de verificación de compras interna.
• Un flujo de trabajo repetible (pre-pull → pull → post-pull) que reduce la fricción y el retrabajo.
• Notas centradas en el comprador para comparar proveedores más allá del "precio más bajo".

Los puntos débiles más comunes al tirar de cables

Sobre el papel, tirar del cable es “solo tracción”. En realidad, es un problema del sistema: geometría de la ruta, condición de la superficie, peso del cable, lubricación, El control de la tensión y el manejo de la disciplina se combinan. Estos son los puntos débiles que aparecen tanto en los conductos pequeños como en las instalaciones de zanjas grandes.

1) Picos de fricción que detiene el tirón

La fricción no es uniforme. Se dispara en curvas, desplazamientos, transiciones de conductos y puntos de entrada irregulares. Si no manejas esos picos, obtienes paros, sobrecalentamiento en los puntos de contacto o “tirones de héroe” que exceden la tensión segura.

2) Rayaduras en la cubierta del cable y daños en el aislamiento.

Los daños a menudo provienen de lo básico: bordes afilados en las bocas de los conductos, arrastre sobre bases de zanjas rugosas, rodillos colocados demasiado separados o tirar de cabezales que no tienen el tamaño y la alineación correctos.

3) Infracciones del radio de curvatura en esquinas y pozos de acceso.

Incluso cuando un equipo piensa que "lo tomaron con calma", una mala configuración de las curvas puede forzar curvas cerradas. Eso puede acortar la vida útil del cable y crear fallas futuras.

4) Tensión y torsión incontroladas.

La torsión puede estresar a los conductores y crear problemas de manejo aguas abajo. Un control deficiente de la tensión también aumenta el riesgo para las tripulaciones y los equipos. Aquí es donde importa la línea de tracción, los giros y el enfoque de tensión correctos.

5) Pérdida de productividad por herramientas de prueba y error

Si el equipo llega con “principalmente lo correcto”, dedicarán tiempo a improvisar, a menudo con resultados que hoy parecen buenos y fracasan más adelante. Un conjunto de herramientas planificado suele ser más económico que una sola repetición.

Grupos de herramientas que resuelven esos puntos débiles

Un conjunto de herramientas sólido cubre tres trabajos:guía(control de ruta y curva),jalar(proporciona tracción de forma segura), yproteger(evita la abrasión, el aplastamiento y la torsión). A continuación se muestran los núcleosHerramientas para tirar de cables eléctricosgrupos y cómo se relacionan con los problemas del mundo real.

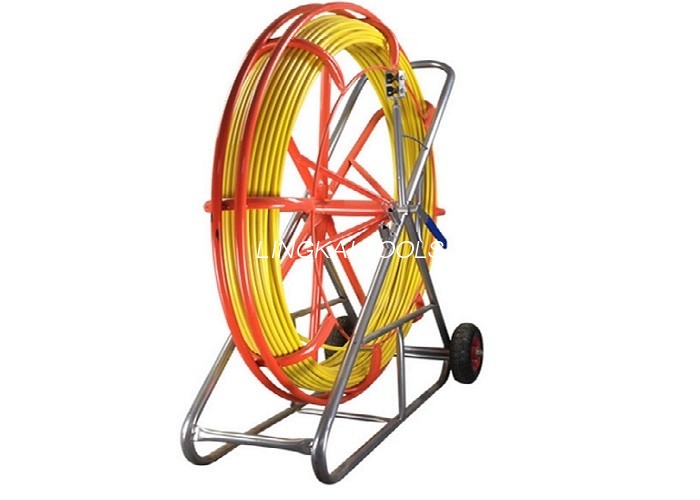

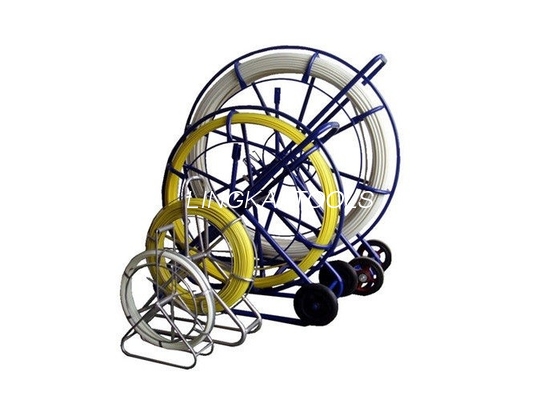

A) Rodadores de conductos y sistemas de pesca.

• Qué hacen:Establezca una ruta piloto a través de conductos para que pueda tirar de una cuerda o línea sin dañar el cable.
• Lo que arreglan:Tiempo perdido en "¿cómo conseguimos una línea?" y fallas en la línea piloto en recorridos largos.
• Qué buscar:Diámetro de varilla correcto para mayor rigidez, un sistema de frenos para un desenganche controlado y un marco estable durante el empuje/tracción.

B) Rodillos rectos y rodillos para zanjas

• Qué hacen:Levante y guíe el cable del suelo para reducir la fricción y proteger la chaqueta.
• Lo que arreglan:Daños por arrastre, enganches y fuerza de tracción desigual a lo largo de la ruta.
• Qué buscar:Carga nominal, diseño de rodamientos y espacio entre rodillos que coincida con el peso del cable y las condiciones de la ruta.

C) Rodillos de esquina, rodillos de pozo/boca de pozo y protección de entrada

• Qué hacen:Controle el radio de curvatura en las esquinas y proteja el cable en los puntos de entrada/salida.
• Lo que arreglan:Violaciones de curvatura, cubiertas aplastadas en los bordes y picos de fricción en las esquinas.
• Qué buscar:Superficies de rodillos lisas, marcos estables y fácil anclaje/posicionamiento.

D) Sujetacables (calcetines de tracción) y cabezales de tracción

• Qué hacen:Transfiera la fuerza de tracción de manera uniforme al cable (o a un ojo/cabezal de tracción), reduciendo la tensión localizada.
• Lo que arreglan:Deslizamientos, daños en los conductores por nudos improvisados ​​y conexiones de tracción inseguras.
• Qué buscar:Rango de agarre correcto, calidad de la malla, fijación segura y compatibilidad con giratorios.

E) Giratorios, soluciones antitorsión y gestión de líneas de tracción.

• Qué hacen:Reduzca la transferencia de torsión y mantenga alineado el sistema de tracción.
• Lo que arreglan:Torceduras, torceduras y tirones inestables.
• Qué buscar:Capacidad de carga acorde al sistema y rotación suave bajo tensión.

F) Cabrestantes, tiradores, cabrestantes y máquinas de empujar/tirar.

• Qué hacen:Proporcione tracción controlada, especialmente para tirones más largos o más intensos.
• Lo que arreglan:Limitaciones de tracción manual, tensión inconsistente y errores provocados por la fatiga.
• Qué buscar:Control de velocidad de línea, frenado, compatibilidad con medición/monitoreo de tensión y anclaje seguro.

G) Herramientas de “apoyo” que silenciosamente previenen desastres

• Soportes para tambores de cable/manipulación de bobinas:Evita problemas de arrastre, “fuera de control” del tambor y carga lateral.
• Herramientas de medición:Ayuda a confirmar la longitud de la ruta y planificar el espaciado y la preparación de los rodillos.
• Estrategia de lubricación:No es una “herramienta” en el sentido metálico, pero es uno de los mayores reductores de fricción que puedes controlar.

Tabla de selección rápida

Utilice esto como filtro rápido al hacer coincidirHerramientas para tirar de cables eléctricosa las condiciones laborales. (Consejo: si no está seguro, dé prioridad a la protección y al control de la fricción; esos dos son los que reducen más la repetición del trabajo).

Un flujo de trabajo práctico para tirar de cables

La compra de una herramienta sólo vale la pena si el flujo de trabajo es disciplinado. Aquí tienes una secuencia práctica que puedes estandarizar entre equipos.

Paso 1: planificación previa a la extracción (de 10 a 20 minutos, lo que ahorra horas)

• Encuesta de ruta:Cuente las curvas, identifique las esquinas cerradas y confirme los puntos de entrada/salida.
• Verificación de datos de cables:Confirme el diámetro exterior, el radio de curvatura mínimo y el método de extracción (agarre versus cabezal de extracción).
• Plano de rodillos:Decida el tipo de rodillo y el espaciado; agregue rodillos de esquina/cabeza de mina donde se esperan picos de fricción.
• Estrategia de línea piloto:Elija un método de pesca/rodador de conducto, luego actualice a una cuerda/línea de tracción si es necesario.
• Plan de protección:Identifique los bordes afilados, las bases de zanjas rugosas o las transiciones que necesiten protecciones o mangas de entrada.

Paso 2: Configuración que evita daños en el cable

• Instale primero la protección de entrada:No “tires una vez y verás”. Proteja los bordes antes de que el cable los toque.
• Coloque los rodillos deliberadamente:Muy pocos rodillos aumentan la resistencia; Demasiados rodillos mal colocados aumentan los puntos de enganche.
• Mantenga la alineación recta en el cabrestante/extractor:La desalineación aumenta la carga lateral y la torsión.
• Utilice empuñaduras y conexiones adecuadas:Evite ataduras improvisadas que concentren el estrés.

Paso 3: Ejecute el tirón con tensión controlada.

1. Comience lento:Deje que el cable se "asiente" en la trayectoria del rodillo antes de aumentar la velocidad.
2. Ver rincones:Estacione un miembro de la tripulación en cada ubicación de alto riesgo para monitorear la flexión y la fricción.
3. Mantener la comunicación:Un protocolo sencillo de parada, desaceleración y marcha evita malentendidos bajo ruido y presión.
4. Deténgase si ve daños en la chaqueta:Una pausa ahora es más barata que un fallo después.

Paso 4: comprobaciones posteriores a la extracción que reducen las devoluciones de llamadas

• Inspección visual:Verifique el estado del revestimiento en las esquinas, entradas y segmentos rugosos conocidos.
• Confirmar ruta:Asegúrese de que el cable esté colocado correctamente y no esté sometido a una compresión involuntaria.
• Documente la configuración:Las fotografías de la colocación de los rodillos y la protección de entrada ayudan a replicar lo que funcionó.

Controles de seguridad y calidad que evitan el retrabajo

Los empleos más seguros suelen ser los de mejor calidad, porque ambos dependen de la previsibilidad y de fuerzas controladas. A continuación se presentan controles prácticos que se adaptan a las operaciones diarias sin ralentizar al personal.

Control 1: verificación de calificación del “eslabón más débil”

Cada sistema de tracción tiene un componente con la clasificación más débil (agarre, giro, cuerda, rodillo, punto de anclaje). Ese componente define su límite seguro. Comprar a un proveedor que proporcione calificaciones claras reduce las conjeturas.

Control 2: Disciplina en las esquinas

Las esquinas son donde chocan la fricción, el radio de curvatura y la protección del cable. Si los presupuestos son ajustados, invierta primero en soluciones de esquina. Aquí también es donde los rodillos estables y con la clasificación adecuada se amortizan rápidamente.

Control 3: Conciencia del voltaje inducido (cuando corresponda)

En determinados entornos de líneas y tendido, la electricidad inducida puede ser un peligro real. Se pueden utilizar bloques de puesta a tierra especializados como parte del plan de operación cuando el método de trabajo lo requiera; siga siempre las reglas y estándares de seguridad de su sitio.

Notas de adquisiciones para compradores

Si estas comprandoHerramientas para tirar de cables eléctricosPara un equipo de ingeniería, aquí se explica cómo evaluar opciones utilizando criterios que importan en el campo, no solo en un catálogo.

Solicite la información que reduce el riesgo

• Carga nominal y ámbito de aplicación:“¿Para qué está clasificado y dónde no debería usarse?”
• Detalles de material y rodamientos:El material de los rodillos afecta la protección del cable; El diseño del rodamiento afecta la fricción y la longevidad.
• Opciones de configuración:Las configuraciones en línea recta, en esquina o en boca de mina no deberían ser “únicas para todos”.
• Disponibilidad de repuestos:Especialmente para rodillos, marcos y conjuntos móviles.
• Embalajes para logística de exportación:Previene daños incluso antes de que las herramientas lleguen al sitio.

Compre el “sistema”, no sólo la herramienta

Las configuraciones de mejor rendimiento son los kits combinados: varilla de conducto → línea piloto → cuerda de tracción → giratorio → agarre → rodillos (recto + esquina + entrada). Si un proveedor puede ayudarle a especificar un kit completo para sus perfiles laborales comunes, reducirá las discrepancias y la improvisación en el sitio.

Donde encaja un fabricante especializado

Si sus proyectos incluyen instalaciones subterráneas repetidas, tendido de zanjas o manejo de cables relacionados con la construcción de líneas, puede valer la pena trabajar con un fabricante que cubre múltiples categorías de herramientas, porque la compatibilidad y las clasificaciones se vuelven más fáciles de administrar en todo el sistema.

Por ejemplo,Ningbo Lingkai Electric Power Equipment Co., Ltd. ofrece una amplia gama de productos bajo laHerramientas para tirar de cables eléctricoscategoría, que incluye varillas de conductos (para la creación de líneas piloto), rodillos (para reducción de la fricción), y accesorios de tracción/manipulación relacionados, útiles cuando intenta estandarizar los kits de su tripulación en lugar de mezclar piezas inigualables de múltiples fuentes.

Preguntas frecuentes

Conclusión final

El mejorHerramientas para tirar de cables eléctricosno se limite a “tirar más fuerte”: reducen la fricción, protegen las superficies de los cables, controle el radio de curvatura y ayude a las cuadrillas a mantener una tensión constante. Si estandariza un sistema de herramientas en torno a sus rutas más comunes, Verá menos tirones estancados, menos daños en la chaqueta y menos repeticiones costosas.
